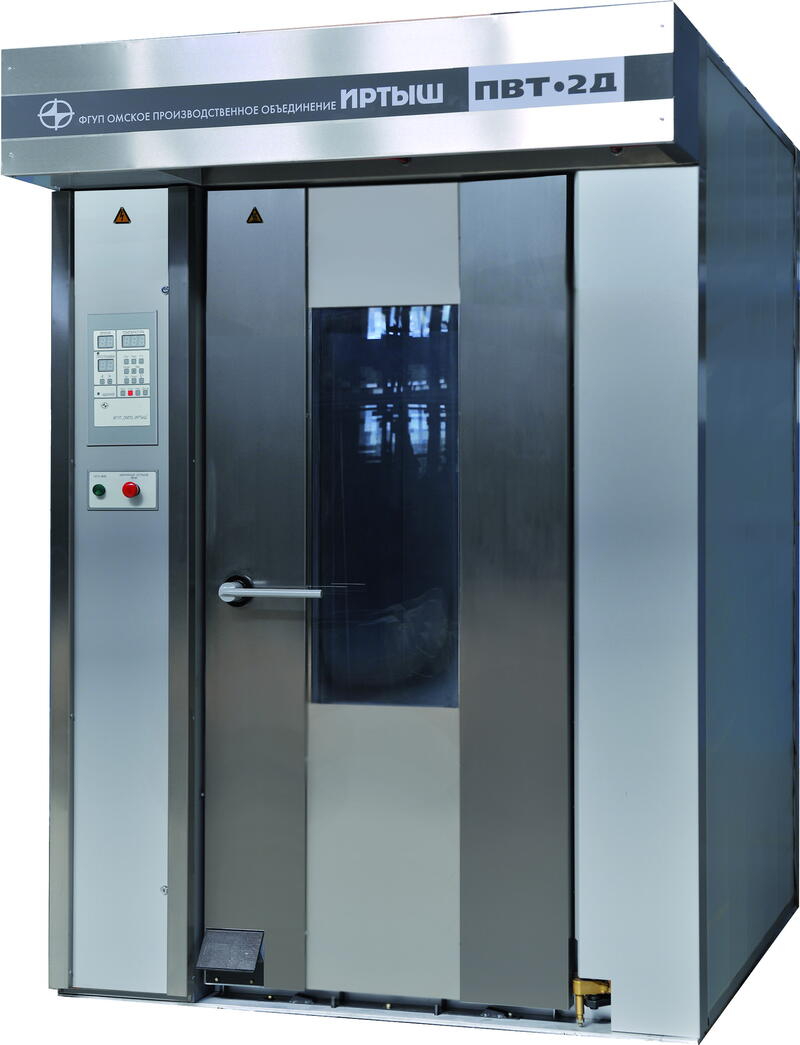

Печь с вращающейся тележкой ПВТ-2Д, 2Д-1l

Назначение, область применения:
Печь с вращающейся тележкой ПВТ-2Д с программным управлением предназначена для выпечки широкого ассортимента хлебобулочных изделий на предприятиях торговли, общественного питания, пекарнях.
Позволяет выпекать весь диапазон хлебобулочной продукции, в том числе ржано-пшеничные сорта, нарезные батоны и мелкоштучные изделия, а также любые кондитерские изделия (торты, пирожные, пряники т.д.).

Отличительные особенности:
* Оригинальные конструктивные решения и современный дизайн печи ПВТ-2Д выводят ее в ряд аналогичных изделий импортного производства.
* В конструкции пульта управления применены импортные комплектующие, что гарантирует его высокую надежность в процессе интенсивной эксплуатации, а именно:
o БЛОК УПРАВЛЕНИЯ ЦИФРОВОЙ, состоящий из одной платы, исполнен в отдельном герметичном корпусе, соединяется с силовой электрической частью разъемами, выполнен на базе микроконтроллера фирмы "MICROCHIP USA", благодаря чему возможна отработка режимов технологии выпечки, утверждения ее программой в печи для бесконечного множества раз повторения при работе оператором - пекарем.
o применение ФЛЭШ-ПАМЯТИ для хранения программ фирмы "ATMEL USA", гарантирует сохранность программ в течение 40 лет и возможность ее перепрограммирования более 100 000 раз.
o КЛАВИАТУРА выполнена на тактовых переключателях фирм "BOURNS USА" с гарантированным циклом нажатия более 1 млн. раз.
o ИНДИКАЦИЯ выполнена на семисегментных индикаторах фирмы "KINQBRIGHT USA".
o Управление внешними силовыми элементами осуществляется твердотельными реле фирмы "SHARP".
* Пульт управления исполнен отдельным узлом, состоящим из каркасной конструкции с двумя дверными створками. Передняя створка - для обслуживания блока управления. Боковая створка - для обслуживания силовой электрической части.
* Силовая элементная часть, выполнена из надежной элементной базы фирмы "ИЭК" с гарантийным сроком эксплуатации 3 года.
* Включение ТЭНов осуществляется мощными твердотельными реле, что значительно повышает надежность по сравнению с пускателями (исключается залипание и подгорание контактов).
* Дно камеры для выпечки выровнено относительно вращающего диска люльки для облегчения закатывания тележки с изделиями в печь. Конструкция максимально исключает попадание мусора в узел опоры люльки, что продлевает работоспособность опоры.
* Конструкция опоры люльки состоит из комбинации стандартного упорного подшипника и сферического полушария, позволяющей воспринимать неточности изготовления люльки и несносность привода вращения относительно оси опоры, что делает ее более надежной.
* Рама люльки усилена, а именно изготовлена из прямоугольной трубы 50 х 25 мм.
* Конструкция тележки более жесткая, изготовлена из прямоугольной трубы 25 х 25 мм. Полки для фиксации форм, поддонов и т.д. сделаны из более прочного материала.
* Привод вращения тележки - герконовый. На пульте управления введена кнопка доворота люльки печи и применен двигатель тропического исполнения с импортным подшипником.
* В конструкцию печи введен автоматический подъем порога для тележки, связанный механически с открытием (закрытием) двери, что позволяет уменьшить время на ввоз (вывоз) тележки и, как следствие, уменьшает потери тепла (электроэнергии).
* Открытие печной двери на 105º увеличивает удобство при работе.
* Заделка стекла осуществляется резиновым П-образным профилем, что делает конструкцию более герметичной.
* В конструкции двери установлено цельное стекло.
* Гибкая регулировка режимов выпекания (возможность задания параметров до 10 различных значений температуры и до 5 интервалов пароувлажения, автоматически поддерживаемых в течение цикла программы).
* Расширенная система блокировок и диагностика с индикацией неисправностей не панели управления:
o Блокировка двери;
o Перегрев печи;
o Авария привода вращения тележки;
o Авария привода вращения вентилятора;
o Обрыв термопары;
* Аварийное состояние печи сопровождается звуковой сигнализацией
* Термопара модели ТХА позволяет поддерживать заданную температуру в пределах +2ºС.
* Функция "НАГРЕВ" - автоматически выводит печь на рабочий режим по температуре установленной программы, и будет поддерживать его до того как будет нажата кнопка "ПУСК" для выполнения заданной программы выпечки.
* Функция "ДОПОЛНИТЕЛЬНОЕ ВРЕМЯ" - автоматически в течение 5 минут происходит довыпечка изделий на конечной температуре цикла выбранной программы. Данную операцию можно выполнять несколько раз, что очень удобно при отработке технологии выпечки.
* Равномерность выпечки за счет равномерного подвода тепла по всей поверхности выпекаемых изделий за счет принудительной циркуляции горячего воздуха с помощью двух вентиляторов рециркуляционного типа.
* Удобство настройки вентиляционных щелей позволяет по сравнению с другим оборудованием этого класса, обеспечить наилучшею равномерность выпечки хлебобулочных изделий за счет наиболее благоприятного распределения тепла по всей поверхности выпекаемых изделий.
* Эффективное образование пара достигается парогенератором, который имеет большую площадь испарения, и выход большого количества пара за короткий промежуток времени.
* Наличие отвода тепла после окончания выпечки обеспечивает безопасность в работе.
* Наличие системы пароудаления и вентиляции пекарной камеры.

Технические характеристики:
Вид топлива: электричество
Напряжение сети: 380 В
Номинальная мощность: 50 кВт
Количество нагревательных элементов в печи: 12 шт.
Суммарная мощность ТЭНов: 48 кВт
Диапазон автоматического поддержания температуры: 30-290 ºС
Число оборотов вращения тележки, не более: 5 об/мин.
Номинальная мощность привода вращения тележки: 0,25 кВт
Номинальная мощность вентилятора: 0,55 кВт
Число вентиляторов: 2 шт
Время и температура выпечки задаются регулятором температуры и времени в зависимости от вида выпекаемых изделий
Количество программ: 100
Число возможных промежуточных точек температуры: 10
Число возможных точек увлажнения: 5
Производительность (хлеб 700 г): 150 кг/час
Габаритные размеры: 2470 х 1604 х 2460 мм
Масса, не более: 1650 кг
